Budowa wydajnego systemu wentylacji lub klimatyzacji wymaga nie tylko doboru odpowiedniej centrali, ale przede wszystkim precyzyjnego zaprojektowania sieci kanałów. W miejscach, gdzie instalacja musi zmienić kierunek, kluczową rolę odgrywają kształtki. W instalacjach o większych średnicach lub niestandardowych kątach najczęstszym wyborem są kolana segmentowe. Ich unikalna konstrukcja pozwala na zachowanie optymalnych parametrów przepływu powietrza przy zachowaniu wysokiej sztywności całej struktury.
Czym charakteryzują się kolana segmentowe?

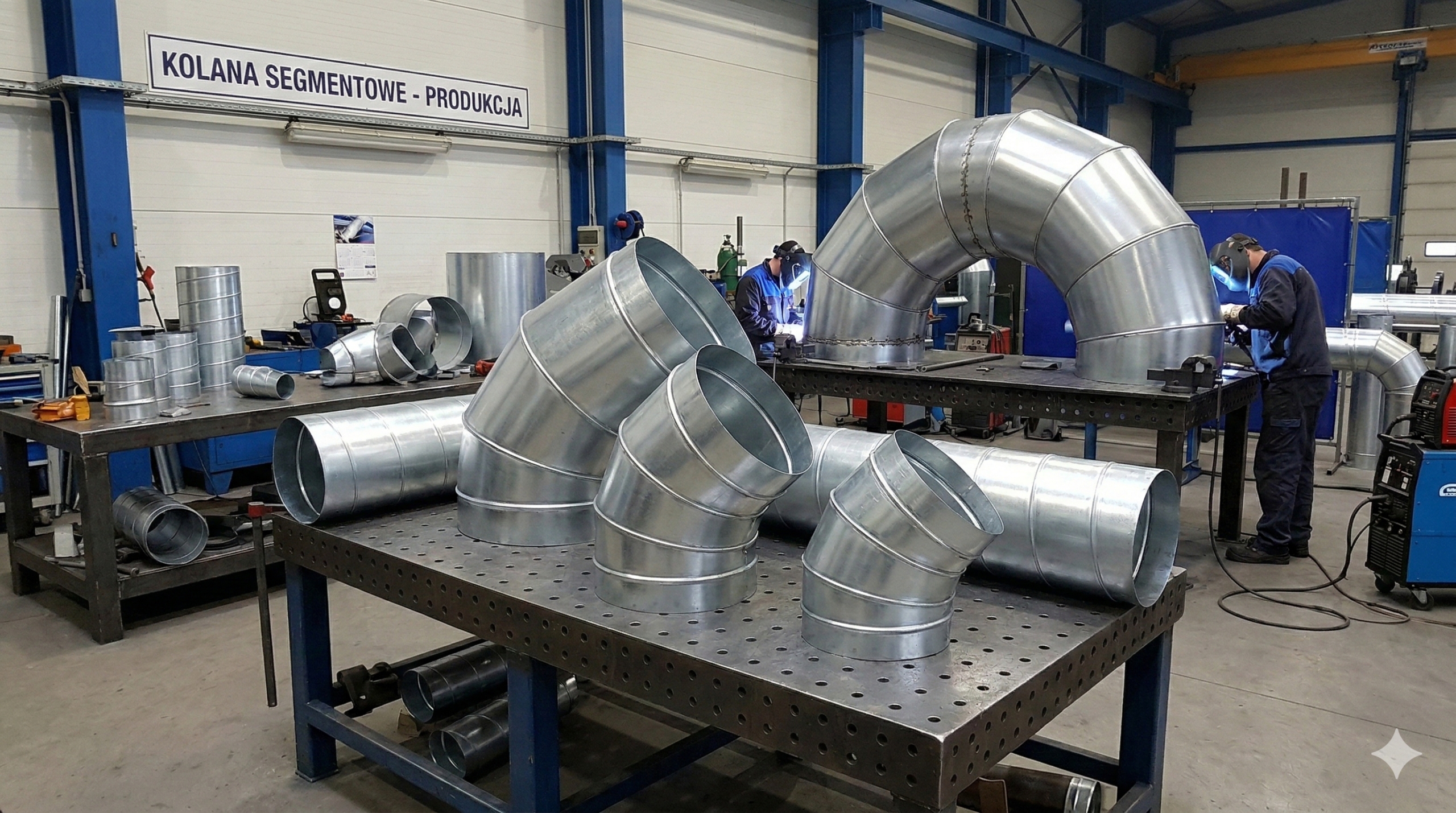

W przeciwieństwie do kolan tłoczonych, które powstają z jednego kawałka blachy, modele segmentowe budowane są z kilku dociętych pasów blachy, połączonych ze sobą za pomocą zamków blacharskich lub zgrzewów. Taka technologia produkcji umożliwia:
- Tworzenie niestandardowych kątów: Poza typowymi 90° czy 45°, można precyzyjnie wykonać kolano o dowolnym kącie rozwarcia.
- Obsługę dużych średnic: W przypadku kanałów o dużych przekrojach, gdzie technologia tłoczenia jest niemożliwa, kolana segmentowe stają się jedynym profesjonalnym rozwiązaniem.
- Zwiększoną wytrzymałość: Dzięki połączeniom zakładkowym, kształtki te wykazują dużą odporność na odkształcenia mechaniczne i zmiany ciśnienia wewnątrz układu.
Wpływ konstrukcji na aerodynamikę systemu
Jednym z najważniejszych parametrów, na który zwracają uwagę projektanci, są opory miejscowe. Im więcej segmentów posiada dane kolano, tym łagodniejszy jest promień skrętu, co bezpośrednio przekłada się na mniejsze straty ciśnienia i cichszą pracę instalacji. Standardowa kolana segmentowe składają się zazwyczaj z 3 do 5 elementów. Wybór modelu o większej liczbie segmentów jest zalecany w instalacjach wysokociśnieniowych oraz wszędzie tam, gdzie priorytetem jest minimalizacja hałasu generowanego przez zawirowania powietrza.
Materiał i szczelność – na co zwrócić uwagę?
Większość profesjonalnych kształtek segmentowych wykonuje się z blachy stalowej ocynkowanej, co zapewnia im wysoką odporność na korozję w typowych warunkach eksploatacji budynkowej. Dla instalacji o podwyższonych rygorach higienicznych lub pracujących w agresywnym środowisku stosuje się wersje ze stali kwasoodpornej lub aluminium.
Kluczowym aspektem jest również klasa szczelności. Nowoczesne kolana segmentowe często wyposażane są w fabryczne uszczelki z gumy EPDM na końcówkach. Pozwala to na uzyskanie najwyższych klas szczelności (np. klasa C lub D), co eliminuje wycieki powietrza i obniża koszty eksploatacji centrali wentylacyjnej.
Inwestycja w sprawdzone elementy systemowe to gwarancja, że system wentylacji będzie pracował stabilnie przez dekady. Precyzja wykonania zamków i odpowiedni dobór promienia gięcia to detale, które odróżniają profesjonalne instalacje od amatorskich rozwiązań.
